   插入式電磁流量計測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。大連索尼卡儀表生產的電磁流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。

    插入式電磁流量計由傳感器（簡稱傳感器）和電磁流量轉換器（簡稱轉換器）配套組成（簡稱電磁流量計）。是用來測量管道內各種導電液體體積流量的儀表。　　

插入式電磁流量計特點：
　�。薄�測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
　�。�、測量管內無阻礙流動部件，無壓損，直管段要求較低；
　�。�、NV2118系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇；
　　４、插入式電磁流量計采用新勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達1500：1；
　�。�、電磁流量計主機可與傳感器組成一體型或分體型；
　�。丁⑥D換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
　　７、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電流、脈沖、數字通訊；
　�。浮⑥D換器采用表面安裝技術(SMT)，具有自檢和自診斷功能
　　耐腐蝕全不銹鋼材質 ABS全模具生產探頭 結構簡單、牢固、無活動部件，使用壽命長：
　　體積小、重量輕、安裝方便、維護量��；
　　測量范圍大，測量不受溫度、密度、壓力、粘度、導電率等變化的影響;
　　壓力損失為零；
　　能夠在不斷流的情況下進行安裝、拆卸，為用戶的檢修帶來了方便。
　　較一般電磁流量計的制造成本和安裝費用低，特別適合大中徑管道流量測量。
　　

插入式電磁流量計主要技術性能指標：
　　流速測量范圍：（0.05-10）m/s
　　測量管道直徑：DN（100-3000）mm
　　測量精度：1.0級
　　工作壓力：＜1.6MPa
　　介質溫度：0-80℃
　　耗電功率：＜20VA
　　安裝：
　　傳感器安裝上游直管段不低于5D（D：管徑），下游直管段不低于2D

插入式電磁流量計安裝方式：
　　 （一）垂直安裝，傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于測量管道振動小的清潔介質。
　　 （二）傾斜安裝，其傳感器的軸線與被測管道的軸線夾角為45°，適用于大管徑且測量介質中含有其它雜質的液體流量測量，該安裝方式水阻小，不宜纏掛。
　　 插入式電磁流量傳感器插入點有兩種方法：一是插入到被測管道的中心軸線上，二是插入到管道內壁為管道的0.25D處。

　1、清理被測管安裝底座的焊渣和毛刺。
　2、關掉上游流量控制閥門或采用低壓供水。
　3、將DN50球閥安裝到安裝底座上。注意球閥的長空腔向上，檢查球閥是否能全開全關、將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上。松開定位螺母。將傳感器插入桿通過球閥插入被測管道，同時應注意傳感器方向標志桿指向應和流體流向一致。

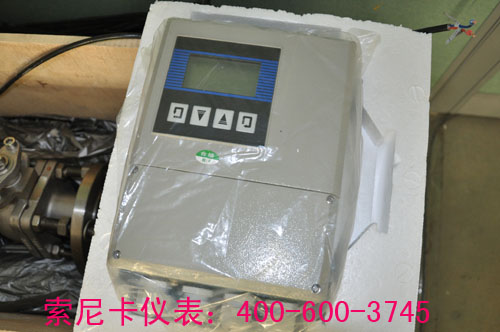

分體式電磁流量計主機

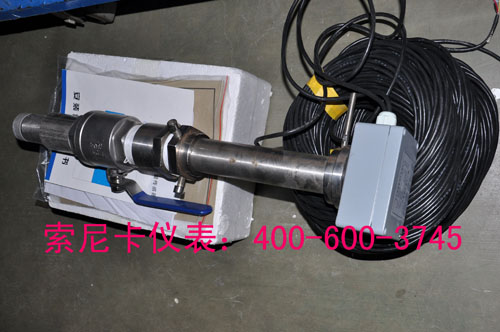

插入式小球閥電磁流量計

    插入式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種新型流量儀表，它在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在管道上安裝困難，費用大等缺陷，根據尼庫拉磁（NIKURADS）原理，用電磁方法通電測量流體的平均流速，從而獲得流體的體積流量。特別是采用帶壓開孔、帶壓安裝技術后，插入式電磁流量計可在不停水的情況下安裝，也可以在鑄鐵管道，水泥管道上安裝。插入式電磁流量計的研制成功，為流體流量的檢測提供一種新手段。

插入式電磁流量計特點

• 插入式電磁流量計在官道流量檢測中，安裝簡單，可不斷流，現場課帶壓開孔，具有絕對的安裝優勢與價格優勢。
• 適用于水，污水，酸，強堿等導電率在5us/cm以上的液體流量檢測，導電率的變化不影響性能的改變，極強地適應流
    體復雜變化。特別適用于供排水管道的流量測量。
• 流量計無機械可動部件，轉換器采用優化設計，結構緊密，容易安裝，轉換器和傳感器具有互換性，可自由變更測量 范圍（0.5m/s～10m/s）。
• 流量的檢測只與插入深度有關，故該流量計通用性廣，互換性強。一種型號就可適用于各種規格管道的流體測量要求.
    可與任何標準二次儀表連接。
  • 4～20mA電流輸出；
  • 可設置脈沖輸出；
  • RS485接口、HART通訊協議、MODBUS協議。
• 量程自動切換功能。流量計在流量范圍變化時，量程可自動切換，保證全量程范圍內準確測量。
• 正反流向計算功能。用戶可選擇正向計量或反向計量（索尼卡儀表出廠為正向計量）。
• 上下限報警。用戶可根據需要設定上下限瞬時流量，當流量超過上限或下限設定值時蜂鳴器報警或有繼電器輸出（用
    戶可選）。
• 空管報警。在工作狀態下，當流量計測量管內空管，瞬時流量為零，右上角顯示報警。、
• 斷電保護，流量計的運算結果和用戶設定的參數再斷電后不會丟失，EEPROM可保存設定參數和累計值。
• 小信號切除功能。用戶可通過顯示面板設置下限電壓或下限流量，從而切除干擾小信號。
• 儀器應用“自動歸零”原理，消除電化學干擾信號，零點自穩。
• 轉換器和傳感器具有多種防護等級及安裝方式，有適用于潛水安裝的IP68。

插入式電磁流量計技術參數：

管徑	300-3000mm
流速范圍	0.1～10m/s
精度	0.5～10m/s:±1.5%FS;0.1～0.5m/s:±2.0%FS
	0.1～10m/s:±2.5%FS（FS指40%～－100%滿量程流量）
電導率	> 5µs/cm
直管段	前5DN,后3DN
介質溫度	-20℃～/+130℃
環境溫度	-20℃～/+60℃
耐壓	1.6MPa
防護等級	IP65（一體） IP68（分體）
電極材質	316L不銹鋼
輸出信號	4-20mA；RS485;HART協議；MODBUS協議
傳感器材質	不銹鋼
工作電源	220VAC,允差15%或24VDC,紋波≤5%
功率	6.5W
耐壓等級	≤1.6MPa

•  插入式電磁流量計測量范圍

	0.5	1	2	3	4	5	6	7	8	9	10
300	127	254	509	763	1017	1272	1526	1780	2035	2289	2545
350	173	346	692	1039	1385	1731	2077	2423	2769	3116	3464
400	226	452	904	1356	1809	2261	2713	3165	3617	4069	4523
450	286	572	1145	1717	2289	2861	3434	4006	4578	5150	5725
500	353	707	1413	2120	2826	3533	4239	4946	5652	6359	7069
600	509	1017	2035	3052	4069	5087	6104	7122	8139	9156	10180
700	692	1385	2769	4154	5539	6924	8308	9693	11078	12463	13847
800	904	1809	3617	5426	7235	9043	10852	12660	14469	16278	18086
900	1145	2289	4578	6867	9156	11445	13734	16023	18312	20602	22891
1000	1413	2826	5652	8478	11304	14130	16956	19782	22608	25434	28260
1200	2035	4069	8139	12208	16278	20347	24417	28486	32556	36625	40694
1400	2769	5539	11078	16617	22156	27695	33234	38773	44312	49851	55390
1600	3617	7235	14469	21704	28938	36173	43407	50642	57876	65111	72346
1800	4578	9156	18312	27469	36625	45781	54937	64094	73250	82406	91562
2000	5652	11304	22608	33912	45216	56520	67824	79128	90432	101736	113010
2200	6839	13678	27356	41034	54711	68389	82067	95745	109423	123101	136778
2400	8139	16278	32556	48833	65111	81389	97667	113944	130222	146500	162778
2600	9552	19104	38208	57311	76415	95519	114623	133726	152830	171934	191038
2800	11078	22156	44312	66468	88623	110779	132935	155091	177247	199403	221558
3000	12717	25434	50868	76302	101736	127170	152604	178038	203772	228906	254340

•  插入式電磁流量計產品分類

產品結構圖
拆裝方式	斷流后拆裝	不需斷流，關閉球閥后即可拆裝
精確度	±1.5%	±1.5%
公稱通徑	DN300～DN3000	DN300～DN3000
可測最低流速	0.1米/秒	0.1米/秒
可測最高流速	15米/秒	15米/秒
量程比	1:20，可按客戶要求訂制	1:20，可按客戶要求訂制
顯示器	可選	可選
輸出信號	4～20mA	4～20mA
通訊接口	可選RS485	可選RS485
供電電源	220VAC,允差15%或+24VDC，紋波≤5%	220VAC,允差15%或+24VDC，紋波≤5%
防爆等級	可選Exd[ia]qIICT5	可選Exd[ia]qIICT5
防護等級	IP65，可選IP68	IP65，可選IP68
整機功耗	6.5W	6.5W
測量體（傳感器）材質	304不銹鋼	304不銹鋼
測量元件（電極）材質	316L不銹鋼	316L不銹鋼
測量范圍	< 130℃	< 130℃
